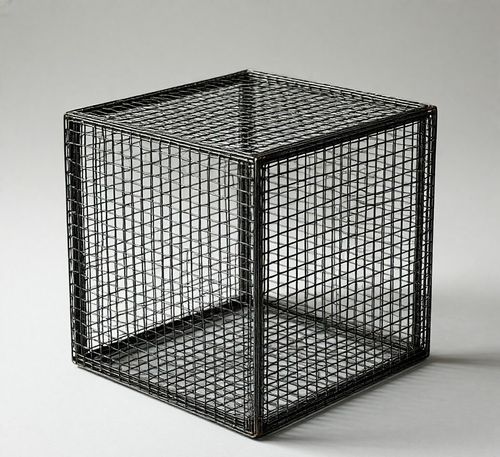

Основы электромагнитного экранирования: как работают клетки Фарадея, и почему они важны сегодня

Невидимая угроза и невидимая защита

Вы когда-нибудь замечали, что ваш смартфон внезапно теряет сигнал в лифте или на борту самолета, оставляя вас в цифровой изоляции? Это не «технический сбой», а прямое проявление одного из самых элегантных законов физики, открытого почти два столетия назад. Закона, который спасает жизни во время грозы, защищает миллионы устройств и охраняет секретные данные государств и корпораций.

Открытие Майкла Фарадея

В 1836 году британский ученый Майкл Фарадей, не зная ничего о Wi-Fi или мобильной связи, провел эксперимент, который изменил мир. Он покрыл комнату металлической фольгой и с помощью электростатической машины генератора зарядов доказал: внешнее электрическое поле не проникает внутрь замкнутого проводящего контура. Заряд распределяется только по ее внешней поверхности, оставляя внутреннее пространство «чистым» от воздействия. Так появилась клетка Фарадея — устройство, которое работает и по сей день.

Это открытие легло в основу важнейшего принципа электростатического экранирования, которое способствует стабильной работе современного оборудования и защищает миллиарды людей от опасного электромагнитного излучения. Изобретение Фарадея — не просто любопытный эксперимент, а практическое воплощение фундаментальных законов электромагнетизма, которые имеют решающее значение для технологий и безопасности XXI века. От защиты банковских карт от мошенников до работы гигантских МРТ-сканеров — «невидимая рука» открытия Фарадея продолжает защищать наш все более сложный мир.

Физика процесса: механизм электростатической индукции

Принцип действия клетки Фарадея основан на способности проводников быстро реагировать на внешнее электрическое поле. Когда электромагнитная волна воздействует на металлическую оболочку, происходит цепь физических процессов:

1. Мобилизация электронов. Металл содержит огромное количество свободных электронов, которые могут легко перемещаться. При появлении внешнего поля эти электроны немедленно приходят в движение.
2. Создание встречного поля. Электроны перераспределяются по внешней поверхности клетки таким образом, что создают собственное, встречное электрическое поле, полностью компенсирующее внешнее воздействие.
3. Компенсация воздействия. Внутри замкнутого проводящего объема суммарная напряженность электрического поля становится равной нулю. Волны просто не могут существовать в этом пространстве.

Таким образом, клетка Фарадея создает внутри себя защищенное пространство, в которое не могут проникнуть электромагнитные воздействия. Она не «поглощает» волну как губка, а действует как умный перенаправляющий экран. Электромагнитное поле изгибается вокруг нее, скользя по внешней поверхности, но не проникая внутрь.

Роль заземления

Заземление превращает клетку Фарадея из пассивного экрана, который сам по себе может стать опасным источником напряжения, в активную систему защиты.

Примеры применения заземления:

• Статическое электричество (например, удар молнии). В этом случае заземление желательно, но не всегда строго необходимо для самого экранирующего эффекта. Как продемонстрировал Фарадей, заряд от молнии распределится по внешней поверхности клетки и не причинит вреда никому внутри. Однако без заземления сама клетка останется под высоким напряжением относительно земли, что может быть опасно при прикосновении или в случае разряда в другом месте.
• Переменные поля. Здесь заземление имеет критически важное значение. Клетка отражает переменное поле, но для его эффективного «отвода» в землю необходим надежный путь. Заземление работает как гигантский «слив» или «молниеотвод» для этой нежелательной энергии, предотвращая ее накопление и возможное проникновение внутрь через паразитные емкости или конструктивные несовершенства.

Благодаря заземлению клетка Фарадея не только блокирует электрические поля, но и безопасно рассеивает опасную энергию.

Клетки Фарадея в современном мире

Изобретение Фарадея стало частью нашей повседневной жизни, хотя мы часто этого не замечаем.

Медицина

Аппарат МРТ (магнитно-резонансная томография) по сути представляет собой гигантскую идеальную клетку Фарадея. Его задача — улавливать чрезвычайно слабые радиосигналы от атомов водорода в нашем теле. Чтобы эти сигналы не «заглушались» внешними радиопомехами (от радиостанций, сотовых сетей), сканирующую комнату экранируют листами или сеткой. Это обеспечивает необходимые условия для получения точного и четкого изображения.

Электроника

Загляните внутрь корпуса вашего смартфона, ноутбука или микроволновой печи. Вы обязательно увидите тонкие пленки или покрытия на пластике. Это миниатюрные клетки Фарадея. Они имеют две цели:

• защита от внешних помех, чтобы звонящий телефон не мешал работе процессора;
• предотвращение утечки помех, чтобы процессор вашего ноутбука не влиял на прием Wi-Fi, а мощное микроволновое излучение не выходило за пределы микроволновой печи (сетка на дверце также является клеткой Фарадея).

Авиация

Самолеты регулярно сталкиваются с участками сильной турбулентности и электрической активности. При ударе молнии многотонный авиалайнер действует как идеальная клетка Фарадея. Колоссальный ток мгновенно протекает через алюминиевую обшивку фюзеляжа и безопасно рассеивается в атмосфере через специальные разрядники на законцовках крыльев. Пассажиры и критически важное бортовое оборудование внутри салона надежно защищены.

Автомобили

По той же причине автомобиль является одним из самых безопасных мест во время грозы. Его металлический корпус эффективно защищает салон от электрических разрядов. Как и в случае с самолетом, разряд молнии протекает вдоль корпуса и через шины уходит в землю (хотя это и не идеальный путь, но обычно его достаточно для защиты людей внутри).

Военные технологии

Центры обработки данных и стратегически важные объекты защищены металлическими экранами от электромагнитных импульсов (ЭМИ), которые могут вывести из строя электронику. Клетки Фарадея являются частью нового поколения систем противовоздушной обороны.

Быт и безопасность

Существуют специальные кошельки и чехлы для банковских карт и смартфонов, которые работают как мини-клетки Фарадея, защищая данные от несанкционированного считывания. Миниатюрные клетки также часто используются в музеях для защиты особо ценных экспонатов от радиочастотных помех, чтобы они не влияли на датчики и системы безопасности.

Наука

В радиолабораториях и центрах связи строят специальные «тихие комнаты» — помещения с идеальным экранированием, где исследователи могут работать без малейших электромагнитных помех.

Каждое из этих применений показывает, что клетка Фарадея — это не абстрактная физика, а реальная повседневная защита.

Магнитно-мягкие сплавы: материалы для «магнитной тишины»

Для защиты от электромагнитных полей мало просто замкнутого проводника. Когда речь идет о слабых или переменных магнитных полях, применяют специальные материалы.

Что это за сплавы

Прецизионные магнитно-мягкие сплавы — это материалы на основе железа и никеля, которые прошли специальную термическую обработку для достижения особых магнитных свойств. Наиболее известные представители — пермаллои.

Ключевые свойства:

• Высокая магнитная проницаемость. Сплавы легко «притягивают» магнитное поле к себе, перенаправляя его.
• Низкие потери. Благодаря низкой коэрцитивной силе сплавы быстро намагничиваются и размагничиваются, что делает их идеальными для защиты от переменных полей.
• Принцип работы. Эти сплавы действуют как «магнитный байпас», собирая силовые линии поля и отводя их в сторону, создавая защищенное пространство.

Ограничения:

• Насыщение. Сплавы перестают эффективно функционировать при воздействии чрезмерно сильных полей.
• Механическая чувствительность. Удары и вибрации ухудшают магнитные свойства. Для их восстановления материалы подвергает повторной термообработке.

Области применения:

• Медицинские приборы, где нужно защитить чувствительные датчики от слабых магнитных наводок.
• Космическая техника, где оборудование работает в условиях сильной радиации и магнитных помех.
• Высококачественное аудиооборудование, где требуется «чистый» сигнал без фонового шума.
• Оборонная промышленность — для защиты критически важной электроники от электромагнитных импульсов.

Именно такие материалы создают зоны «магнитной тишины» — от лабораторий до квантовых компьютеров. Холоднокатаную ленту для таких применений можно купить на ПЗПС.

Почему это важно сегодня

Изобретение Майкла Фарадея превратилось из лабораторной диковинки в один из краеугольных камней современной цивилизации. Сегодня клетки Фарадея и магнитно-мягкие сплавы обеспечивают безопасную работу медицинских систем, транспортных средств, военной техники и нашей повседневной электроники.

И если сама клетка Фарадея является фундаментальным принципом, то экранирующие материалы — инструментом для его практической реализации. Они позволяют нам создавать «островки тишины» в бурном океане электромагнитных помех.

На ПЗПС вы можете приобрести холоднокатаную ленту для электромагнитного экранирования из прецизионных сплавов — материалов с точными физическими свойствами.

Для заказа оставьте заявку или позвоните по телефону +7 (812) 740–76–87.

‍
