29НК

Прецизионный сплав 29НК — идеальное решение для пайки с боросиликатным стеклом

Сталь 29НК или ковар — это жаропрочный металл, широко применяющийся для изготовления деталей, в которых необходимо обеспечить герметичные соединения при пайке с другими материалами.

Прецизионный сплав марки 29НК является ферромагнетиком, состоящим в основном из никеля (Ni), железа (Fe) и кобальта (Co). Относится к материалам с низким температурным коэффициентом. При температуре от -70ºC до +420ºC ТКЛР сплава составляет 4,5-6,5·10^-6K^-1, что соответствует температурному коэффициенту боросиликатного стекла и делает 29НК идеальным решением для пайки этого материала.

‍

Состав и расшифровка марки 29НК

29НК — довольно пластичный и прочный металл. Широко используется в разных областях промышленности, в частности, в приборо- и машиностроении. Но чтобы получить точные параметры изменений линейных размеров в определенном температурном интервале, необходимо строго соблюдать установленный нормативными стандартами состав металла.

• Железо (Fe) — от 51,15% до 54%;
• Никель (Ni) — от 28,5% до 29%;
• Кобальт (Co) — от 17% до 18%;
• Марганец (Mn) — не более 0,4%;
• Кремний (Si) — не более 0,3%;
• Алюминий (Al) — не более 0,2%;
• Медь (Cu) — не более 0,2%;
• Хром (Cr) — не более 0,1%;
• Титан (Ti) — не более 0,1%;
• Углерод (С) — не более 0,03%;
• Фосфор (P) — не более 0,015%;
• Сера (S) — не более 0,015%.

Наличие кобальта в коваре дает ему высокую жаропрочность и сопротивляемость ударным нагрузкам. А уменьшенное содержание никеля, по сравнению с 36Н и 42Н, увеличивает теплопроводность сплава, но несколько снижает его упругость и прочность.

В маркировке представленного металла буква Н указывает на наличие никеля, как одного из основных химических элементов (наравне с железом); цифра 29 в начале названия — процентное соотношение данного химического элемента в составе стали; буква К обозначает присутствие кобальта в составе металла.

Особенности ковара

Сталь 29НК, как и другие металлы с установленным значением температурного расширения, характеризуется заранее определенным изменением линейных размеров при повышении или снижении температуры на 1 К (при постоянном давлении). Кроме того, у стали 29НК есть и другие характеристики:

• ферромагнетизм — при температуре ниже точки Кюри сохраняет намагниченность при отсутствии внешнего магнитного поля;
• высокая пластичность, благодаря чему легко поддается штамповке, прокатке, вытягиванию и сварке.

Однако сплав 29НК требует нанесения антикоррозионного покрытия при эксплуатации в условиях повышенной влажности.

Применение стали с регламентированным ТКЛР

В промышленности применяются различные устройства, в которых присутствуют соединения металлических элементов со слюдой, боросиликатным стеклом и керамикой. При создании таких соединений учитывается соответствие коэффициентов расширения материалов в определенных диапазонах рабочих температур. Для достижения этой цели наиболее подходящими являются прецизионные сплавы с регламентированным значением ТКЛР.

Сталь 29НК широко применяется при изготовлении различных электровакуумных изделий, включая электронные лампы, металлостеклянные изоляторы, магнетроны, стабилитроны и другие подобные детали. При выборе сплавов для таких приборов учитываются требования к физико-механическим характеристикам деталей, а также параметры температурного расширения материалов (преимущественно, неорганических диэлектриков), с которыми должны быть получены герметичные соединения.

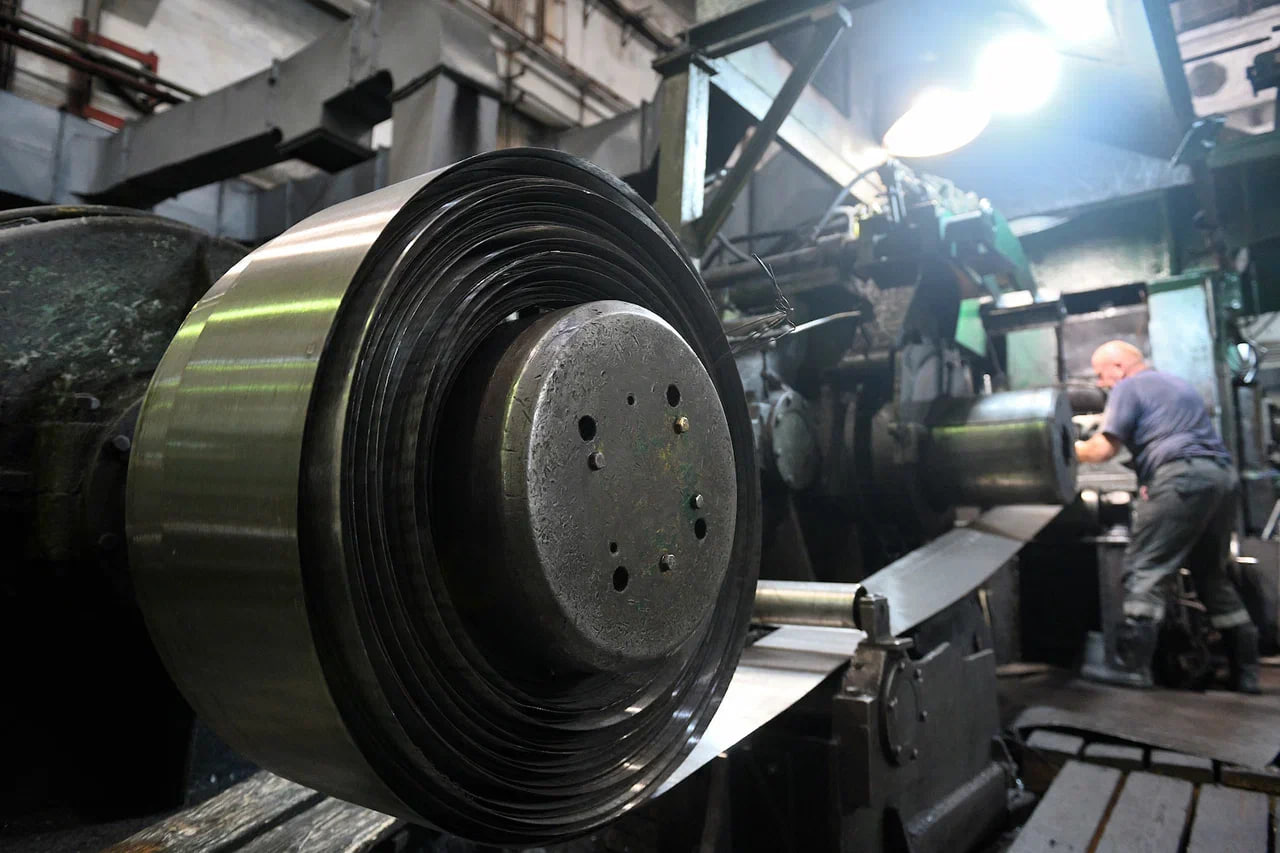

ООО «ПЗПС» производит холоднокатаную ленту из стали с регламентированным значением ТКЛР марки 29НК в соответствии с ГОСТом 14080-78. Благодаря современному техническому оснащению и собственной лаборатории завод обеспечивает полный технологический цикл изготовления сплавов по строго заданным параметрам. Оставьте заявку, чтобы оформить заказ.
