Электротехнический лист (динамная и трансформаторная сталь): характеристики, марки и применение

Электротехнический лист (электротехническая сталь) — это специализированный магнитно-мягкий сплав железа с кремнием, разработанный для применения в электромагнитных полях. Главная задача этого материала — эффективно проводить магнитный поток, минимизируя при этом потери электроэнергии на рассеивание и нагрев.

От качества электротехнического проката напрямую зависит коэффициент полезного действия (КПД) любого электрооборудования: от крошечных шаговых двигателей в смартфонах до гигантских турбогенераторов гидроэлектростанций.

Классификация электротехнических сталей

В мировой металлургии весь электротехнический листовой прокат делится на два фундаментальных класса в зависимости от внутренней кристаллической решетки:

1. Динамная (изотропная / Non-Oriented) сталь. Материал обладает практически одинаковыми магнитными свойствами во всех направлениях плоскости листа. Применяется там, где вектор намагничивания постоянно меняет угол: во вращающихся электрических машинах (роторы и статоры электродвигателей, генераторы). Производится по ГОСТ 21427.2.
2. Трансформаторная (анизотропная / Grain-Oriented) сталь. Проходит сложную текстурирующую прокатку, в результате которой зерна кремниевого феррита выстраиваются строго вдоль направления прокатки. Магнитная проницаемость вдоль листа в несколько раз выше, чем поперек. Применяется в статичных устройствах (силовые, импульсные и измерительные трансформаторы). Производится по ГОСТ 21427.1.

Влияние химического состава на физику процесса

Ключевым легирующим элементом сплава является кремний ($Si$), содержание которого варьируется от 0,5% до 4,5%.

Введение кремния решает важнейшую физическую задачу: оно резко повышает удельное электрическое сопротивление феррита. Когда магнитопровод пронизывает переменное магнитное поле, в нем возникают паразитные вихревые токи (токи Фуко), разогревающие металл. Высокое сопротивление кремниевой стали «тормозит» эти токи, снижая тепловые потери.

Однако металлургический процесс имеет жесткое ограничение: при концентрации кремния выше 4% сталь становится хрупкой, что делает её холоднокатаную обработку и тонкую штамповку крайне трудоемкой задачей. Содержание углерода ($C$) в готовом листе сводится к абсолютному минимуму (менее 0,005%), чтобы исключить эффект «магнитного старения» — деградации свойств с течением времени.

Ключевые электромагнитные характеристики

При проектировании магнитопроводов инженеры опираются на три базовых параметра электротехнического листа:

• Удельные магнитные потери ($P_{1.5/50}$ или $P_{1.7/50}$). Показывают, сколько Ватт энергии теряется в 1 кг стали при магнитной индукции 1,5 или 1,7 Тл и частоте тока 50 Гц. Чем ниже цифра, тем выше класс энергоэффективности изделия.
• Магнитная индукция ($B_{50}$). Способность металла насыщаться магнитным полем при заданной напряженности.
• Коэффициент заполнения (Stacking factor). Определяет, насколько плотно пластины прилегают друг к другу в собранном пакете. На него влияет плоскостность проката и толщина изоляционного слоя.

Российские марки и международные аналоги

Закупщики и конструкторские бюро часто сталкиваются с необходимостью пересчета зарубежных спецификаций на отечественные стандарты. Основные таблицы соответствия выглядят следующим образом:

Динамная сталь (изотропная)

Марка по ГОСТ 21427.2 Стандарт EN 10106 (Европа) Стандарт ASTM A677 (США)Типовое применение 2013, 2212M600-50A / M700-65AM-43 / M-47 Двигатели бытовой техники, дроссели 2412, 2414 M400-50AM-36 Промышленные асинхронные моторы

Трансформаторная сталь (анизотропная)

Марка по ГОСТ 21427.1 Стандарт EN 10107 (Европа) Стандарт ASTM A876 (США) Типовое применение3411, 3413 M140-30S / M150-35SM-5 Масляные и сухие силовые трансформаторы 3404, 3405 M130-27SM-4 Высокочастотные и измерительные приборы

Примечание к маркировке ГОСТ: первая цифра «2» обозначает изотропную сталь, «3» — анизотропную; вторая цифра — процент содержания кремния (например, «4» = от 2,8 до 3,8%).

Особенности обработки и электроизоляции

Чтобы собранный из листов сердечник не работал как единый монолитный проводник, пластины необходимо электрически изолировать друг от друга. Электротехнический лист поставляется со специальными покрытиями:

1. Органические (лаковые). Легко штампуются, но выдерживают нагрев только до 150–180°C.
2. Полуорганические и неорганические (керамические). Выдерживают температуру отжига до 850°C, не боятся погружения в трансформаторное масло.

Ввиду повышенной твердости кремниевого проката, вырубка пластин сложной геометрии приводит к ускоренному износу пуансонов. Для опытных партий и высокоточных приборов применяют лазерную резку с последующим снятием кромочных напряжений путем кратковременного низкотемпературного отжигом.

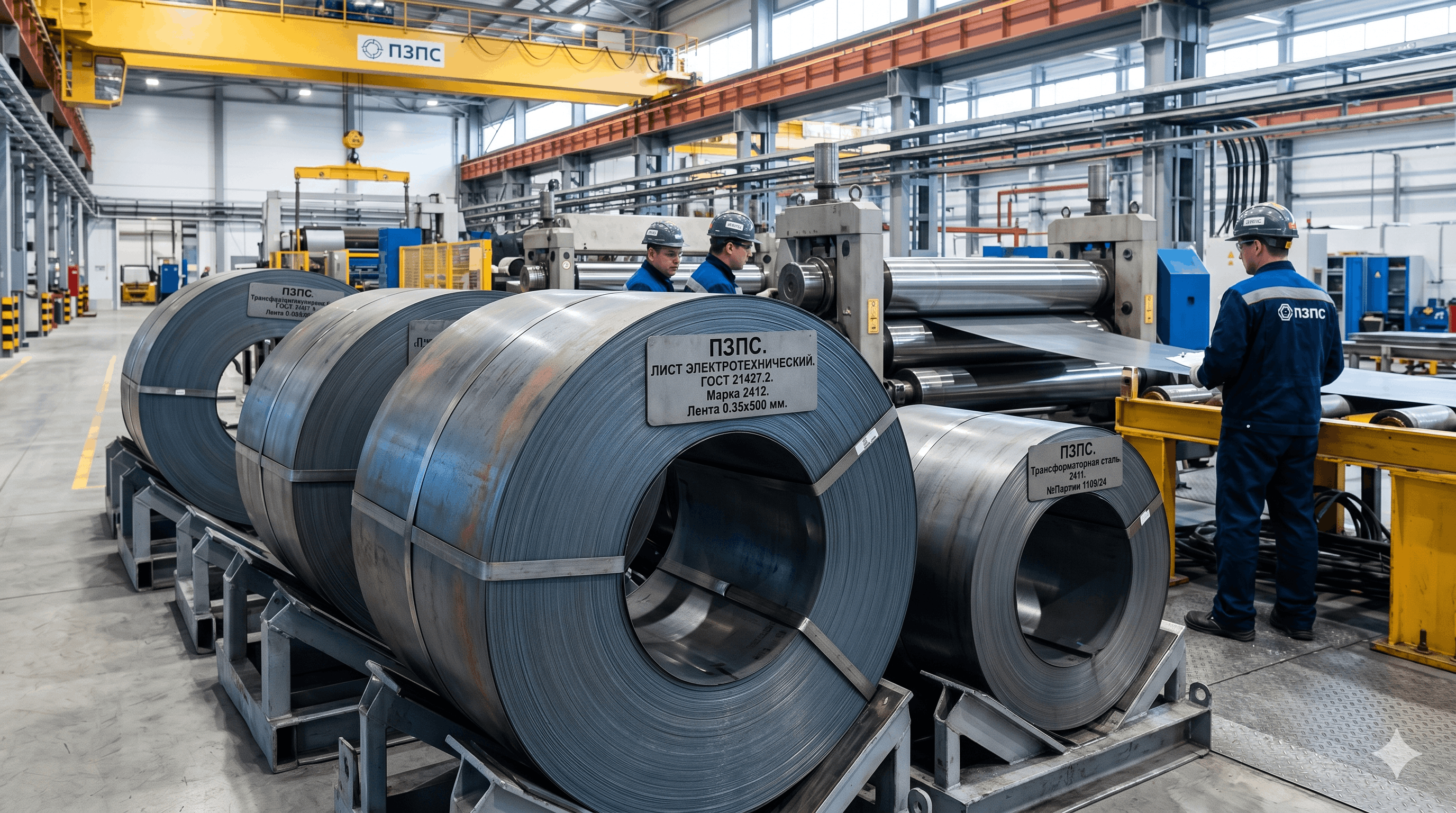

Электротехнический прокат на производстве ПЗПС

Петербургский завод прецизионных сплавов (ПЗПС) осуществляет поставку холоднокатаного листового и ленточного проката со строго контролируемыми геометрическими и магнитными допусками.

Преимущества работы с ПЗПС:

• Прецизионная геометрия: разнотолщинность проката сведена к микронным значениям, что гарантирует идеальную сборку пакета магнитопровода без воздушных зазоров.
• Кастомные допуски: возможность производства ленты нестандартной ширины и толщины (вплоть до тончайших фольговых сечений).
• Лабораторный контроль: собственная Центральная заводская лаборатория (ЦЗЛ) проверяет каждую партию на соответствие заявленным кривым намагничивания и уровню удельных потерь.

Для получения технической консультации, заказа бесплатных образцов или расчета стоимости партии электротехнической стали под ваше ТЗ, свяжитесь с отделом продаж ПЗПС через форму обратной связи ниже или по телефону.

‍
