ГОСТ 14117-85 Лента из прецизионных сплавов с высокими упругими свойствами
Лента из прецизионных сплавов, регламентируемая ГОСТ 14117-85 и соответствующими техническими условиями (ТУ), относится к категории материалов со специальными физико-механическими характеристиками. Основной особенностью данной продукции является сочетание исключительно высокого предела упругости, коррозионной стойкости и временного сопротивления разрыву. Такие материалы, как 36НХТЮ лента или 40КХНМ лента, предназначены для изготовления чувствительных элементов приборов, мембран, пружин и датчиков, работающих в экстремальных условиях нагрузки и агрессивных сред.
Стандарт и ТУ определяют строгие требования к качеству поверхности, точности геометрических размеров и, что наиболее важно, к способности сплава сохранять упругие свойства в течение длительного времени при воздействии температур и механических напряжений.
Химический состав
Сплавы, входящие в данную группу, имеют сложный многокомпонентный состав, обеспечивающий возможность дисперсионного твердения (старения).
- 36НХТЮ: Железоникельхромовый сплав, легированный титаном и алюминием. Содержит 35–37% никеля (Ni) и 11–13% хрома (Cr). Титан (Ti) и алюминий (Al) являются упрочняющими элементами, образующими при старении интерметаллидную фазу.
- 40КХНМ: Кобальт-хром-никель-молибденовый сплав (известный как «Элгилой»). Основа — кобальт (около 40%). Высокое содержание хрома (20%) и молибдена (7%) обеспечивает исключительную коррозионную стойкость.
- 17ХНГТ: Хромоникельмарганцевая сталь, легированная титаном. Относится к категории высокопрочных коррозионностойких материалов пружинного назначения.
Чистота химического состава по вредным примесям (сере, фосфору) контролируется на уровне сотых долей процента, что критично для предотвращения усталостного разрушения.
Физические свойства
Прецизионные сплавы этой группы обладают уникальным набором физических характеристик:
- Высокий предел упругости: После окончательной термообработки сплавы способны выдерживать огромные напряжения без остаточной деформации.
- Коррозионная стойкость: Сплав 40КХНМ лента устойчив в морской воде, органических кислотах и сероводородных средах.
- Немагнитность: Большинство данных сплавов (особенно 40КХНМ) являются парамагнетиками, что важно для прецизионного приборостроения.
- Температурная стабильность: Модуль упругости сохраняет стабильность в широком диапазоне температур, что исключает температурную погрешность приборов.
Особенности производства
Изготовление лент по ГОСТ 14117-85 на Петербургском заводе прецизионных сплавов требует прецизионного оборудования и соблюдения сложных технологических карт:
- Вакуумная плавка: Для исключения попадания газов в структуру металла сплавы 36НХТЮ и 40КХНМ выплавляются в вакуумно-индукционных печах.
- Многостадийная холодная прокатка: Для достижения толщин от 0,05 мм применяются станы с высокой жесткостью, обеспечивающие минимальную разнотолщинность.
- Светлый отжиг: Промежуточная термообработка проводится в водородной или вакуумной среде для сохранения идеально чистой поверхности.
Здесь картинка alt=Контроль микроструктуры прецизионной ленты 36НХТЮ после закалки и прокатки
Сферы применения
Область использования данных материалов охватывает наиболее ответственные узлы современной техники:
- Авиация и космос: Упругие элементы гироскопов, мембраны датчиков давления, детали топливной аппаратуры. Широко применяется 36НХТЮ лента.
- Медицина: Изготовление хирургических инструментов, ортодонтических дуг и имплантатов. Здесь востребована 40КХНМ лента благодаря биосовместимости и прочности.
- Приборостроение: Силовые и плоские пружины для прецизионных весов, манометров и часовых механизмов.
- Нефтегазовая отрасль: Клапаны и элементы фонтанной арматуры, работающие в условиях агрессивных газов. Для таких целей рекомендуем 17ХНГТ лента купить от производителя.
Термическая обработка
Сплавы по ГОСТ 14117-85 являются дисперсионно-твердеющими. Это означает, что лента поставляется в мягком (закаленном) или нагартованном состоянии, а максимальные упругие свойства достигаются только после старения готовых деталей.
- Закалка: Проводится с температур 930–1050°C с быстрым охлаждением.
- Старение: Готовые детали нагревают до 600–750°C (в зависимости от сплава) и выдерживают в течение нескольких часов. В процессе старения внутри металла выделяются мельчайшие частицы упрочняющей фазы, которые резко повышают твердость и предел упругости.
Расшифровка маркировки
Пример маркировки: Лента 0,1х150-Н-36НХТЮ ГОСТ 14117-85
- 0,1 — толщина в мм;
- 150 — ширина в мм;
- Н — нагартованное состояние (если стоит М — мягкое);
- 36НХТЮ — марка сплава.

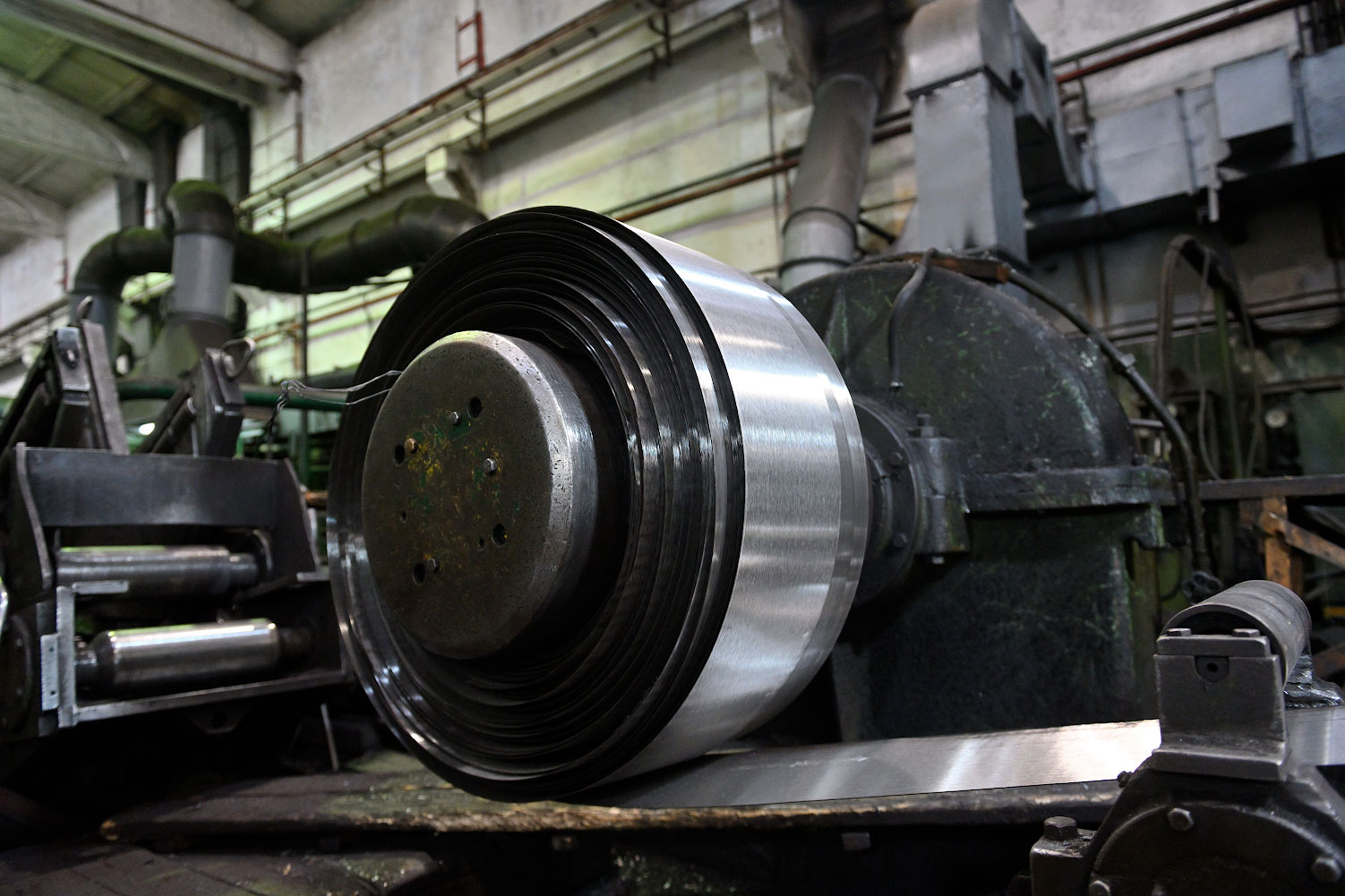

Виды поставки и формы изделий
Продукция поставляется в рулонах с обрезанной кромкой.
- Толщина: от 0,02 мм до 2,5 мм.
- Ширина: до 200–300 мм (в зависимости от марки).
- Состояние: нагартованное (высокий наклеп обеспечивает максимальную прочность после старения) или мягкое (для деталей со сложной вытяжкой).
Купить от производителя: Петербургский завод прецизионных сплавов
Если вашему предприятию необходимы материалы с гарантированными упругими свойствами, Петербургский завод прецизионных сплавов предлагает профессиональные решения.
Доступные позиции:
- 36НХТЮ лента купить от производителя — стабильное качество для авиационных и приборостроительных заводов. Мы обеспечиваем строгое соответствие магнитных и упругих параметров. Также всегда в наличии 36НХТЮ лента стандартных типоразмеров.
- 40КХНМ лента купить от производителя — высокопрочный коррозионностойкий сплав для работы в экстремальных средах. Если вам необходима 40КХНМ лента со специальными допусками, мы изготовим её по вашему ТЗ.
- 17ХНГТ лента купить от производителя — надежный выбор для упругих элементов общего назначения. Прямые поставки позволяют получить 17ХНГТ лента по выгодной цене без посредников.
Заказывая ленту у нас, вы получаете полное техническое сопровождение, включая рекомендации по режимам термообработки (старения) для достижения пиковых эксплуатационных характеристик. Для уточнения цен и сроков изготовления свяжитесь с нашим отделом продаж.
